Camera CCD cu inalta eficienta cuantica
Camera ST-9XE este o camera fotografica pentru astronomie cu autoghidaj, ce contine doi senzori CCD: unul pentru ghidaj si unul pentru captarea de imagini. Ei sunt montati in proximitate, amandoi realizeaza focusul in acelasi plan, permitand senzorului pentru capturi sa functioneze in timp ce un calculator foloseste senzorul de ghidaj pentru corectia telescopului. Camera este ideala pentru cei care folosesc telescoape cu distante focale mari, au nevoie de un senzor mare, dar nu pun accentul pe numarul pixelilor. Se comporta excelent in astrometrie sau pentru cautarea de supernove cu telescoape mari. De asemenea este excelenta pentru fotografie TDI (Time Delay Integration).
 |
ST-9XE Pret (TVA inclus): 3305 euro ST-8XEI Pret (TVA inclus): 3240 euro Disponibilitate: la comanda
|
|
click pentru imagine mai mare |
Senzorul principal implenentat este
modelul
Kodak Clasa 1 KAF-0261E, iar senzorul de ghidaj este TC-237H.
Modelul ST-9XEI este o camera cu un singur senzor (nu are un senzor CCD de ghidaj) care include insa un port pentru o camera de ghidaj externa. Cu toate ca prin constructie a fost destinat aplicatiilor industriale reprezinta, totusi, o alternativa, cu un pret scazut, in cazul in care veti folosi camera impreuna cu un sistem extern de ghidaj.
Ambele camere au un port pentru conectarea la un sistem de ghidaj extern. De asemenea, ambele modele folosesc aceleasi componente electronice si o interfata USB 1.1. Interfata USB 1.1 este in cazul celor doua camere la fel de rapida ca si o interfata USB 2.0 de la alti producatori. In plus, interfata USB 1.1 este extensibila pana la cateva sute de metri.
Senzorul de imagine care este comun celor doua modele este KAF-0261E, un senzor care nu prezinta defecte de coloana. Numarul pixelilor este de 512X512, cu o dimensiune a lor de 20microni. Aria cipului este 80% din aria cipului camerei ST-8XE si 330% din aria cipului camerei ST-7XME. Daca doriti sa realizati imagini prin procesul TDI (Time Delay Integration) atunci aceasta camera este cea de care aveti nevoie; asta deoarece senzorul CCD este sincronizat cu rata de alunecare a telescopului, iar imaginea rezultata are un timp de expunere egal cu intertervalul de timp necesar stelei sa traverseze campul vizual al senzorului. Totul fara aparitia unei erori periodice sau erori de ghidaj.
Eficienta cuantica este maxima in jurul lungimii de unda de 600nm - 67%. La 400nm eficienta cuantica este de 30%, iar la 1000nm scade catre 10%.

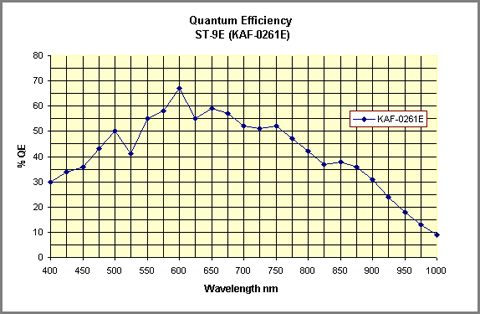

Curba eficientei cuantice a senzorului KAF-0261E
Senzorul de urmarire TC-237H
| Autoghidaj | Pixeli | Marime pixel | Dimensiuni CCD | Suprafata CCD | CV la 80" FL | Numar de pixeli |
| TC-237 CCD | 657x495 | 7.4 x 7.4 microni | 4.9x3.7mm | 18.3mm2 | 8.2x6.2 arcminute | 325.215 |
Geanta de transport
Modelul
ST-9XE include o geanta de transport de calitate, marca
Pelican, fabricata special pentru Sbig. Interiorul contine
compartimente pentru camera si accesorii. Geanta este
izolata impotriva prafului, este rezistenta la socuri si are
garantie pe viata.
Camera ST-9XE include
-senzorul CCD KAF-0261E
-carcasa solida
-conexiuni elecrtonice rapide, digitale sau analog
-senzor autoghidaj TC-237H
-interfata USB
-port pentru ghidaj de la distanta
-adaptor 2" focalizator
-port I2C de expansiune bidimensionala
-port telescop
-filet T
-diafragma interna
-ventilator de racire
-sistem de racire cu apa
-placa pentru montare pe trepied 1/4/-20
-cablu USB
-cablu pentru telescop
-sursa de alimentare
-geanta de transport Pelican
-software: CCDOPS 5 camera control, CCDSoft 5 camera control si procesare imagini, TheSky 5
-manual
Modelul ST-9XEI nu include: senzorul TC-237, sistemul de racire cu apa, geanta de transport Pelican, manual camerei imprimat.
Alte accesorii
Camera este compatibila cu roata de filtre CFW10, unitatea de optica adaptativa AO-8 si spectrograful SGS cu autoghidaj. De asemenea, camera poate fi folosita drept camera de ghidaj.
Specificatii pentru ST-9XE si ST-9XEI
| CCD | |
| CCD | Kodak KAF-0261E si TC-237 |
| Pixeli | 512x512 pixeli |
| Dimensiune CCD | 10.2x10.2 mm |
| Numar total de pixeli | 262.000 |
| Dimensiune pixeli | 20X20 microni |
| Capacitate Full Well | ~ 150.000 e- |
| Antiblooming | nu |
| Curent negru (zgomot de fond) | 4e-/pixel/sec la 0ºC |
| Specificatii redare/citire | |
| Diafragma | electromecanica |
| Timp de expunere | 0.12s - 3600s rezolutie 10ms |
| Corelare sampling | da |
| Convertor A/D | 16 biti |
| Castig A/D | 1.6e-/ADU |
| Moduri binned | 1x1, 2x2, 3x3 |
| Rata de digitizare a pixelilor | pana la 420.000/s |
| Transfel Full-Frame | < 1 secunda |
| Specificatiile de sistem | |
| Racire standard |
un singur stagiu, termoelectric, ventilator activ, -45ºC fata de ambient cu apa; -35ºC cu aer |
| Alimentare | 5VDC la 1.5amp; +/- 12VDC la 0.5amp; sursa inclusa |
| Interfata pentru calculatoare | USB 1.1 |
| Compatibilitate | Windows 98/200/Me/XP/Vista Mac OS-X |
| Ghidaj | Sistem autoghidaj dual CCD cu TC-237 |
| Dimensiuni fizice | |
| Camera | 12,5cm diametrul, 7,5cm grosime |
| CPU | Toate componentele electronice incorporate in capul optic, fara CPU |
| Montura | filet T, adaptor focalizator 2" |
| Greutate | 0.9kg |
| Backfocus (compatibil montura C) | 0.92 inch / 2.3cm |
| NOTA: Toate specificatiile sunt tipice | |
