Camere ccd ST-7X ME si ST-7X MEI - SBIG
Camera CCD cu eficienta cuantica crescuta, pentru fotografie astronomica
Modelul ST-7XME este o camera fotografica pentru astronomie cu autoghidaj ce contine doi detectori CCD: unul pentru ghidaj si unul pentru captarea de imagini. Ei sunt montati in proximitate, amandoua cipurile realizeaza focusul in acelasi plan, permitand CCD-ului pentru capturi sa fie dedicat 100% captarii de imagini astronomice. Rata de corectie a telescopului si limitarea magnitudinii pot fi selectate independent.
 |
ST-7X ME Pret cu TVA: 2445 euro ST-7X MEI (senzor Clasa 1) Pret cu TVA: 2660 euro Disponibilitate: la comanda |
|

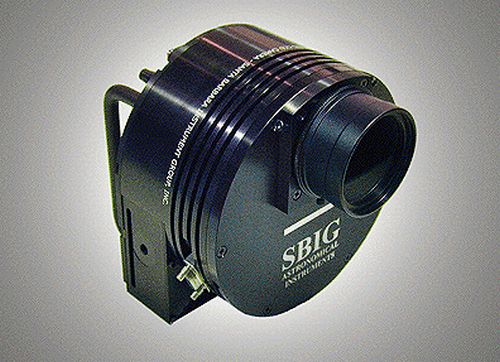

click pentru imagine mai mare |
In plus, este inclus un port pentru o camera de ghidaj externa ce poate fi folosita atunci cand doriti un ghidaj extern.
Imaginile in modul full-frame au o rezoluti de 765x510 pixeli cu dimensiunea de 9 microni patrati. Expunerile, folosind un ghidaj antent, pot ajunge pana la intervalul de 60 de minute, permitand astfel, de exemplu, observarea de stele ma magnitudine 19 cu un telescop precum de 20cm diametrul precum C8 de la Celestron.
Camera astronomica ST-7XME include o diafragma electro-mecanica, un covertor 16 biti analog-digital, control de tempratura si are toate partile electronice integrate in camera CCD. Comunicarea cu un PC se realizeaza printr-un port USB.
Senzorul KAF-0402ME
Modelul ST-7XMEI este aproape identica cu modelul ST-7XME. Deosebirea consta in lipsa unui senzor CCD intern pentru ghidaj. De asemenea cateva mici caracteristici au fost eliminate pentru a tine pretul cat mai scazut posibil. Ambele camere au aceleasi parti electronice si o interfata USB 1.1. Avantajul USB 1.1 este ca legaturile pot realizate la distante de zeci de metri folosind cabluri de extensie.
Ambele modele vin cu un set complet de programe pe care le veti gasi extrem de utile: pentru control camerei sau al telescopului, procesare de imagini, fotometrie si astrometrie.
Modelul ST-7XE este foarte folosit in astronomie, atat datorita imaginilor de inalta calitate, cat si datorita aplicatiilor sale stiintifice. Folosind modurile binned pentru pixeli, pe care aceasta camera le poate oferi, veti putea sa corelati dimensiunea pixelilor cu diferite distante focale. Structura CCD duala a permis companiei SBIG sa conceapa un sistem de optica adaptativa care poate functiona impreuna cu camerele ST-7XE.
Eficienta cuantica
Senzorul folosit, Kodak KAF-0402ME, este unul cu performante inalte si o eficienta cuantica de invidiat datorata sitemului de microlentile si a folosirii unei inevelis tip MAR. Punctul maxim al eficientei cuantice a senzorului este foarte aproape de 85%. Acesta este printre cei mai sensibili senzori din clasa sa. Eficienta cuantica pentru lungimea de unda albastra la 400nm este imbunatatita cu 50% fata de modelul anterior produs de Kodak (KAF-0401E) si cu 15% mai mare cu 15% in spectrul rosu apropiat H-alpha.
Curba eficientei cuantice a senzorului KAF-0402ME
Aceasta eficienta cuantica inalta reomanta camera de astrofotografie ST-7XME ca pe o camera perfecta pentru captarea de imagini la obiecte deepsky putin stralucitoare. Varful eficientei cuantice este atins in apropierea emisiilo H-alpha la 656 nm, facand aceasta camera extrem de senzitiva pe aceasta lungime de unda atat de importanta. Se poate spune ca a fost conceputa special pentru H-alpha.
Datorita electronice foarte rapide si a interfetei USB, transferul unui cadru dureaza 1 secunda. Cadre partiale si cadrele de focalizare sunt transferate si mai rapid.
Senzorul de urmarire imbunatatit
Senzorul de ghidaj TC-237H are dimensiunea de 657X495 pixeli, fiind extrem de sensibil la lumina.
| Autoghidaj | Pixeli | Marime pixel | Dimensiuni CCD | Suprafata CCD | CV la 80" FL | Numar de pixeli |
| TC-237 CCD | 657x495 | 7.4 x 7.4 microni | 4.9x3.7mm | 18.3mm2 | 8.2x6.2 arcminute | 325.215 |
Camera ST-7XME include
-senzorul CCD KAF-0402ME
-carcasa solida
-conexiuni elecrtonice rapide, digitale si analog
-senzor autoghidaj TC-237H
-interfata USB
-port pentru camera de ghidaj externa
-port I2C de expansiune bidimensionala
-port telescop
-diafragma interna
-ventilator de racire
-design de racire compatibil cu sistemul de racire cu apa
-placa pentru montare pe trepied 1/4/-20
-cablu USB
-software: CCDOPS 5 camera control, CCDSoft 5 camera control si procesare imagini, TheSky 5, manual in format electronic
Modelul ST-7XMEI nu include senzorul TC-237, sistemul de racire cu apa, manual al camerei imprimat.
Specificatii pentru ST-7XME si ST-7XMEI
| CCD | |
| CCD | Kodak KAF-0402ME si TC-237 |
| Pixeli | 765x510 pixeli |
| Dimensiune CCD | 6.9 x 4.6 mm |
| Numar total de pixeli | 390.000 |
| Dimensiunea pixelilor | 9X9 microni |
| Capacitate Full Well | ~ 100.000 e- |
| Antiblooming | optional |
| Curent negru (zgomot de fond) | 1e-/pixel/sec la 0ºC |
| Specificatii redare/citire | |
| Diafragma | electromecanica |
| Timp de expunere | 0.12s - 3600s rezolutie 10ms |
| Corelare sampling dublu | da |
| Convertor A/D | 16 biti |
| Castig A/D | 2.3e-/ADU |
| Moduri binned | 1x1, 2x2, 3x3 |
| Rata de digitizare a pixelilor | pana la 420.000/s |
| Transfel Full-Frame | ~ 1.0 secunda |
| Specificatiile de sistem | |
| Racire standard |
un singur stagiu, termoelectric, ventilator activ, water assist -45ºC fata de ambient cu apa; -35ºC fara apa |
| Alimentare | 5VDC la 1.5amp; +/- 12VDC la 0.5amp; sursa inclusa |
| Interfata pentru calculatoare | USB 1.1 |
| Compatibilitate | Windows 98/200/Me/XP/Vista Mac OS-X |
| Ghidaj | Sistem autoghidaj dual CCD cu TC-237 |
| Dimensiuni fizice | |
| Camera | 5x4x2.5 inch |
| CPU | Toate componentele electronice incorporate in capul optic, fara CPU |
| Montura | filet T, adaptor focalizator 2" |
| Greutate | 0.9kg |
| Backfocus (compatibil montura C) | 0.92 inch / 2.3cm |
| NOTA: Toate specificatiile sunt tipice | |
